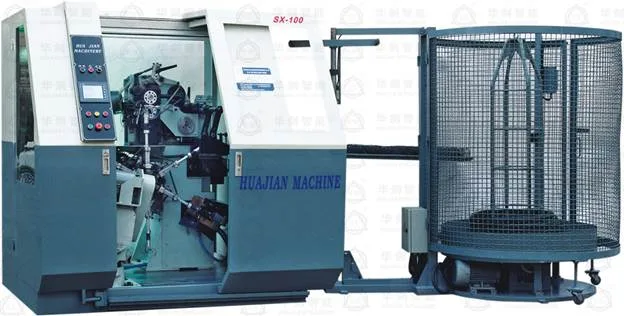

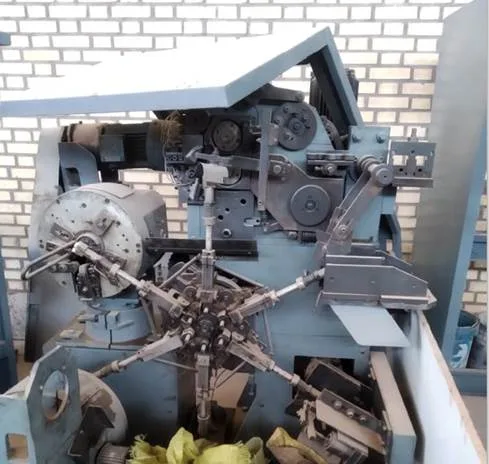

دستگاه تولید فنر تشک

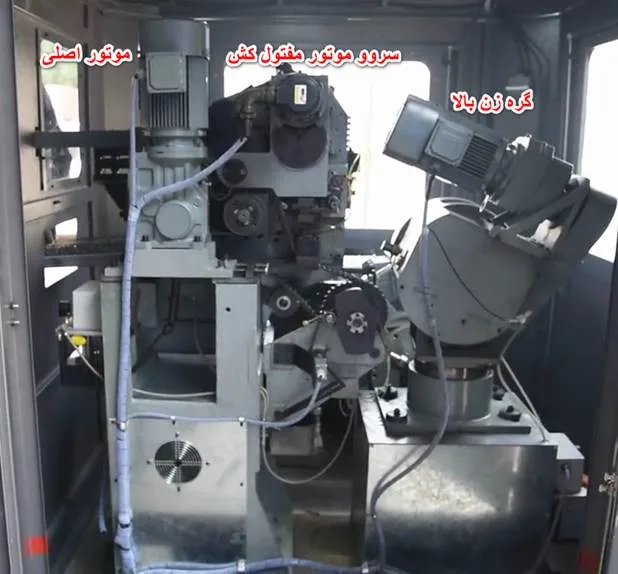

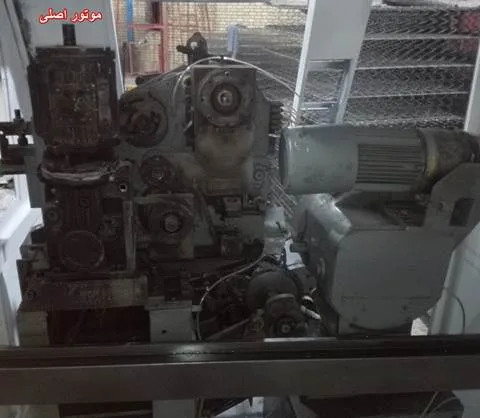

موتور اصلی

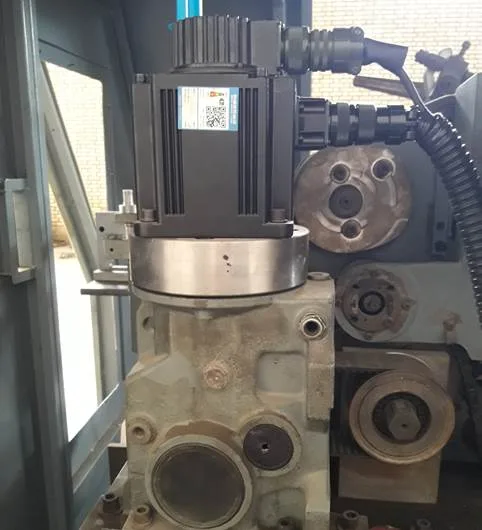

مکانیزم اصلی این دستگاه توسط سروو موتور اصلی انجام می‌­شود که از طریق گیربکس به دستگاه متصل است و عملکرد های متعددی از طریق اتصالات مکانیکی انجام می‌­دهد که عبارتند از:

محور سروو اصلی بعد از گیربکس به ازای تولید یک فنر یک دور می‌‌چرخد یعنی هر 360 درجه یک فنر تولید می‌­شود پس بنابراین تعداد پالس‌هایی که به سروو می‌­دهیم را به 360 درجه اسکیل می‌­کنیم و در این 360 درجه در زاویه‌های مختلفی کار­های مختلفی انجام می‌­شود.

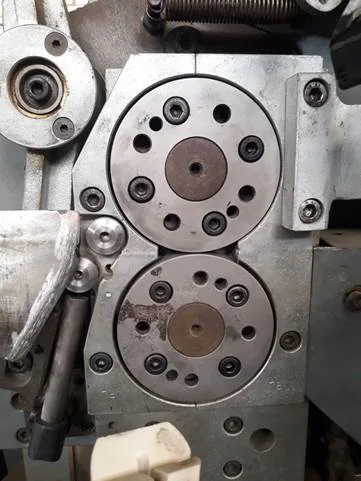

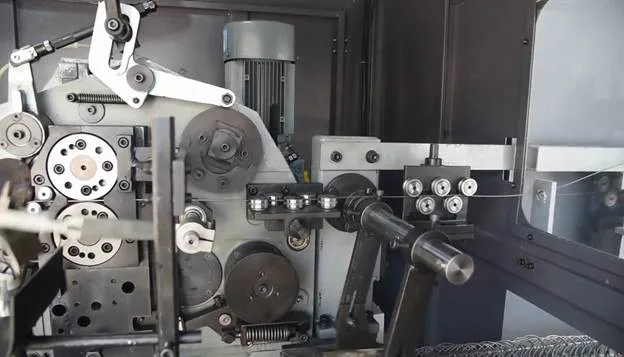

این قسمت از دستگاه‌های تولید فنر یکی از مهمترین قسمت‌های دستگاه است که توسط یک سروو موتور دلتا توسط پالس خارجی کنترل می‌‌شود. از لحاظ مکانیکی این سروو موتور با نسبت تبدیل مشخصی به دو غلطک که بر روی همدیگر قرار گرفته اند متصل شده است.

بر روی این غلطک ها شیار‌هایی وجود دارد که برای هدایت و کشیدن مفتول است. سالم بودن این قسمت از دستگاه نقش بسزایی در فنر تولید شده دارد.

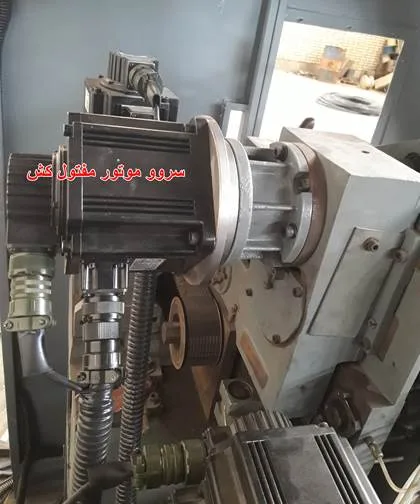

مکانیزم مفتول کش دستگاه تولید فنر اسکلت تشک

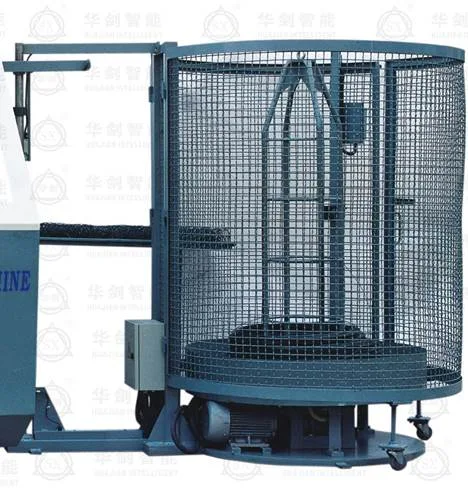

هرزگرد: قسمتی از دستگاه تولید فنر میکرو تشک است، که کلاف‌های مفتول بر روی آن قرار می‌‌گیرد که توسط یک موتور القایی به حرکت در می‌‌آید. این قسمت دارای یک سنسور القایی و یک می‌کروسوییچ می‌‌باشد که کاربرد سنسور القایی برای سرعت دوم و می‌کروسوییچ برای الارم و استپ دستگاه است. عملکرد سنسور القایی به اینگونه است: زمانی که سرعت کار افزایش یابد قرقره ای که مفتول از آن عبور می‌‌کند از جلوی سنسور کنار رفته و طبق تنظیمات ما به سرعت رفته و به کار خود ادامه می‌‌دهد حال اگر سرعت دومی که تنظیم شده به مقدار کافی نباشد این قرقره به می‌کروسوییچ می‌‌خورد و داخل HMI آلارم می‌کروسوییچ هرزگرد نمایان می‌‌شود.

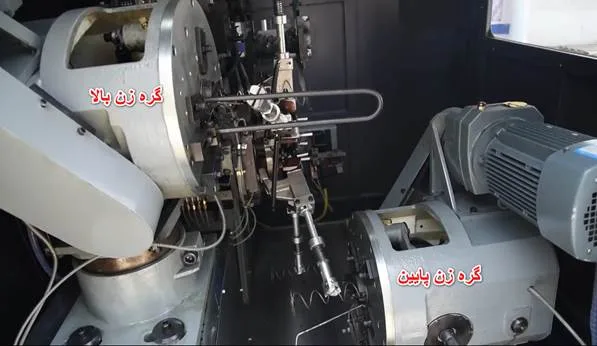

گره زن بالا و پایین دستگاه تولید فنر تشک

یکی دیگر از قسمت‌های مهم دیگر دستگاه‌های تولید فنر هواجیان گره زن‌های این دستگاه است. این قسمت وظیفه گره زدن ابتدا و انتهای فنر را دارد که توسط دو موتور القایی ( و در برخی مدل ها توسط سروو موتورها) کنترل می‌‌شود. در این قسمت دو سنسور القایی وجود دارد که وظیفه آن استپ کردن موتور پس از هر بار گره زدن در روند کاری است.

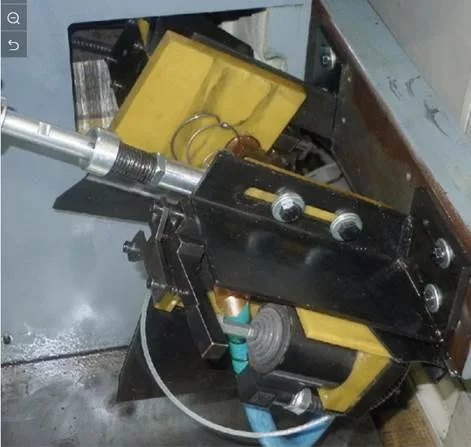

جک‌های کوره دستگاه تولید فنر

پس از مراحل بالا فنر میکرو تولید شده برای اینکه خاصیت فرم پذیری و فنری بودن به خود را حفظ کند نیاز است که حرارت دهی شود. برای قسمت حرارت دادن به فنرها، فنر توسط دو عدد جک مغناطیسی گرفته شده و توسط ترانسی جریان لحظه‌ای حدود ۵۰۰ أمپر از آن عبور داده می‌‌‌شود.

لیست ورودی و خروجی­های دستگاه تولید فنر هواجیان

• سنسور القایی هرزگرد ماشین تولید فنر
• میکروسوییچ هرزگرد ماشین تولید فنر
• شستی راستگرد هرزگرد ماشین تولید فنر
• شستی چپگرد هرزگرد ماشین تولید فنر
• شستی استوپ هرزگرد ماشین تولید فنر
• سنسور القایی گره­ زن بالا ماشین تولید فنر
• سنسور القایی گره­ زن پایین ماشین تولید فنر
• میکروسوییچ دستگاه تولید فنر
• شستی استارت دو تا ماشین تولید فنر
• شستی استوپ ماشین تولید فنر
• امرجنسی ماشین تولید فنر
• شستی ریست خطا ماشین تولید فنر
• شستی ریست امرجنسی ماشین تولید فنر
• کلید انتخاب اتوماتیک و دستی ماشین تولید فنر
• کلید روشنایی ماشین تولید فنر

• سروو موتور اصلی ماشین تولید فنر
• سروو موتور مفتول کش ماشین تولید فنر
• موتور گره زن بالا ماشین تولید فنر
• موتور گره زن پایین ماشین تولید فنر
• موتور هرزگرد ماشین تولید فنر
• چراغ آلارم ماشین تولید فنر
• جک‌های کوره (ترانس) ماشین تولید فنر
• رله SSR ورودی ترانس ماشین تولید فنر

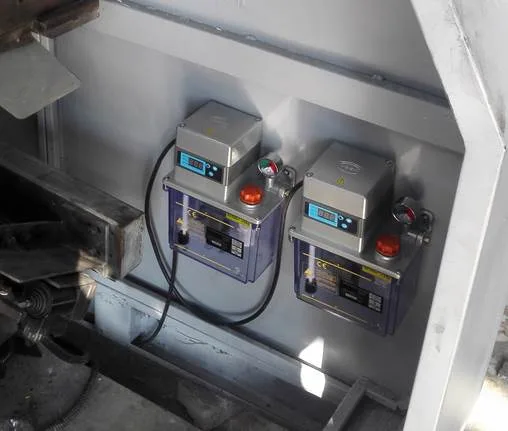

• پمپ روغن ماشین تولید فنر

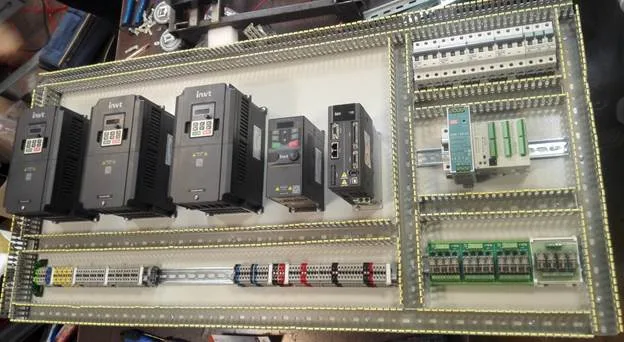

• لیست تجهزات تابلو برق و ماشین تولید فنر:
• پی ال سی PLC 28SV2 Delta
• کارت جانبی DVP-16SP
• اچ ام آی HMI 107 BV Delta
• کلید اتوماتیک 100A
• سروو درایو A2 Delta 1.5KW برای سروو مفتول کش
• سروو درایو B2 Delta 1.5KW برای سروو اصلی
• درایو Invt 4KW برای موتور هرزگرد
• درایو Invt 4KW برای موتور گره زن بالا
• درایو Invt 4KW برای موتور گره زن پایین
• کلیدهای می‌نیاتوری به تعداد تجهیزات و متناسب با آنها
• منبع تغذیه 24 ولت 5 آمپر
• رله برد 8 تایی 2 عدد
• رله SSR 120A
• مقاومت ترمز برای درایوها 3 عدد
• مبدل پالس 5 ولت به 24 ولت
• کنتاکتور برای پمپ روغن ماشین تولید فنر
• فن برای تهویه تابلو 2 عدد
