راهنمای جامع واگن (Carriage) دستگاه تزریق پلاستیک: قلب متحرک واحد تزریق
ساختار پیچیده یک دستگاه تزریق پلاستیک، شاید نام واگن یا کالسکه کمتر به گوش خورده باشد، اما این قطعه نقشی حیاتی در کیفیت نهایی محصول ایفا میکند. در ادبیات فنی و مهندسی، این بخش Injection Carriage نام دارد و به اشتباه در بازار با نامهای عمومی مثل “واگن” یا “کالسکه” نیز شناخته میشود. میتوان در این مقاله تخصصی، به بررسی عمیق این بخش مهم میپردازیم؛ قطعهای که وظیفه حمل و هدایت دقیق واحد تزریق به سمت قالب را بر عهده دارد.
واگن یا ارابه (Carriage) دقیقاً چیست؟
واگن در دستگاه تزریق پلاستیک، یک صفحه یا شاسی فلزی سنگین و ماشینکاری شده است که اجزای اصلی واحد تزریق بر روی آن مونتاژ میشوند . این اجزا شامل سیلندر (Barrel)، ماردون (Screw)، قیف مواد (Hopper)، موتور هیدرولیکی یا سروو (Drive) و جکهای تماس نازل (Nozzle Contact Cylinders) میباشد .
وظیفه اصلی واگن:
واگن کل این مجموعه سنگین را روی ریلهای خطی (Linear Guides) یا بوشهای هدایت (Guiding Bushes) به سمت جلو و عقب حرکت میدهد تا نازل (Nozzle) در زمان تزریق با فشار مناسب به بوش قالب (Sprue Bushing) تماس پیدا کند و پس از پایان کار برای شارژ مجدد مواد، عقب بکشد .
مشخصات فنی و عملکرد اجزای نصب شده روی واگن
برای خرید یک واگن باکیفیت یا عیبیابی آن، باید با اجزایی که روی آن سوار میشوند آشنا باشید:
۱. جکهای تماس نازل (Carriage Cylinders)
این جکها که معمولاً دو عدد و در طرفین واگن نصب میشوند، وظیفه جلو و عقب بردن کل مجموعه را دارند. در طراحیهای مهندسی پیشرفته، این جکها دو طرفه (Double-Acting) هستند و نیروی لازم برای چسباندن نازل به قالب را با فشار هیدرولیک بالا تأمین میکنند . یک خطای رایج در هنگام خرید دستگاههای دست دوم، هرز شدن یا نشت روغن در همین جکهاست که باعث پلاستیک ریزی (Leakage) یا مکش هوا در هنگام شارژ میشود.

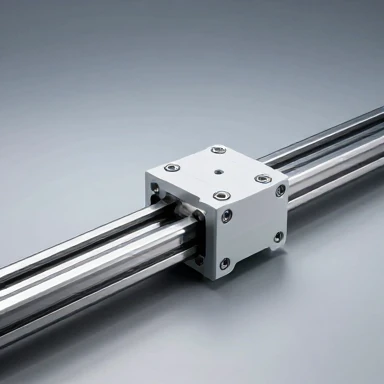

۲. ریل و بوشهای هدایت (Carriage Guides)
از آنجا که نازل باید با دقت میلیمتری در مرکز قالب قرار گیرد، واگن بر روی ریلهایی از جنس فولاد سختکاری شده حرکت میکند. در ماشینهای مدرن از بوشهای برنز-گرافیتی (Graphite-Copper Material) استفاده میشود که بدون نیاز به روغنکاری دائمی، حرکت نرم و دقیقی را تضمین میکنند . فرسودگی این بوشها باعث افتادگی (Sagging) سیلندر و کج تزریق شدن مواد میشود.
۳. پشتیبانی از مرکز سیلندر (Central Support)
در دستگاههای با تناژ بالا (۶۰۰ تن به بالا)، واگن به یک پایه نگهدارنده مرکزی (Barrel Support Device) مجهز میشود . این قطعه از خم شدن (Deflection) سیلندر تحت وزن بالای مواد مذاب جلوگیری کرده و از نشت مواد در حین تزریق فشار قوی ممانعت میکند .
چرا کیفیت ساخت واگن در خرید دستگاه اهمیت حیاتی دارد؟
اگر واگن یا کالسکه استحکام کافی نداشته باشد یا ریلهای آن فرسوده باشند، مشکلات زیر در خط تولید گریبانگیر شما خواهد شد:
نشت مواد مذاب: عدم چسبندگی کامل نازل به قالب (به دلیل لقی واگن) باعث فوران پلاستیک داغ میشود.
انحراف نازل: اگر واگن در راستای افقی تراز نباشد، نازل به لب قالب برخورد کرده و هم قالب و هم نازل آسیب میبینند.
استهلاک ماردون: حرکت واگن روی ریلهای معیوب باعث سایش ماردون به دیواره داخلی سیلندر میشود .
نکات طلایی در هنگام خرید و سرویس واگن دستگاه تزریق پلاستیک
اگر قصد خرید دستگاه تزریق پلاستیک دارید یا میخواهید دستگاه فعلی خود را سرویس کنید، این چکلیست مخصوص بخش واگن را فراموش نکنید:
| پارامتر فنی | استاندارد مطلوب | نشانه خرابی |
|---|---|---|
| فاصله واگن تا ریل | کمتر از ۰.۰۵ میلیمتر لقی | صدای تقتق در زمان تزریق، تغییر فشار نازل |
| تراز سیلندر | هممحوری کامل با بوش قالب | نشت مواد از دور نازل، شکستگی نوک نازل |
| سلامت جکها | حرکت نرم و بدون پرش (Stick-Slip) | حرکت کُند یا دارای لرزش واگن |
| گایدها | سطح صیقلی بدون خط و خش عمیق | زنگزدگی یا سایش پلهای روی ریل |
جمعبندی و توصیه تخصصی:
واگن (Carriage) دستگاه تزریق پلاستیک بیش از آنکه یک شاسی ساده باشد، پلتفرم دقت است. هنگام خرید دستگاه تزریق پلاستیک، به جای تمرکز صرف بر روی قدرت موتور و قطر ماردون، حتماً استحکام و سلامت این قطعه را بررسی کنید. یک واگن مستحکم و دقیق ضامن طول عمر قالبهای گرانقیمت و کیفیت یکنواخت قطعات پلاستیکی شما خواهد بود.
