شیر پنوماتیک

توضیحات

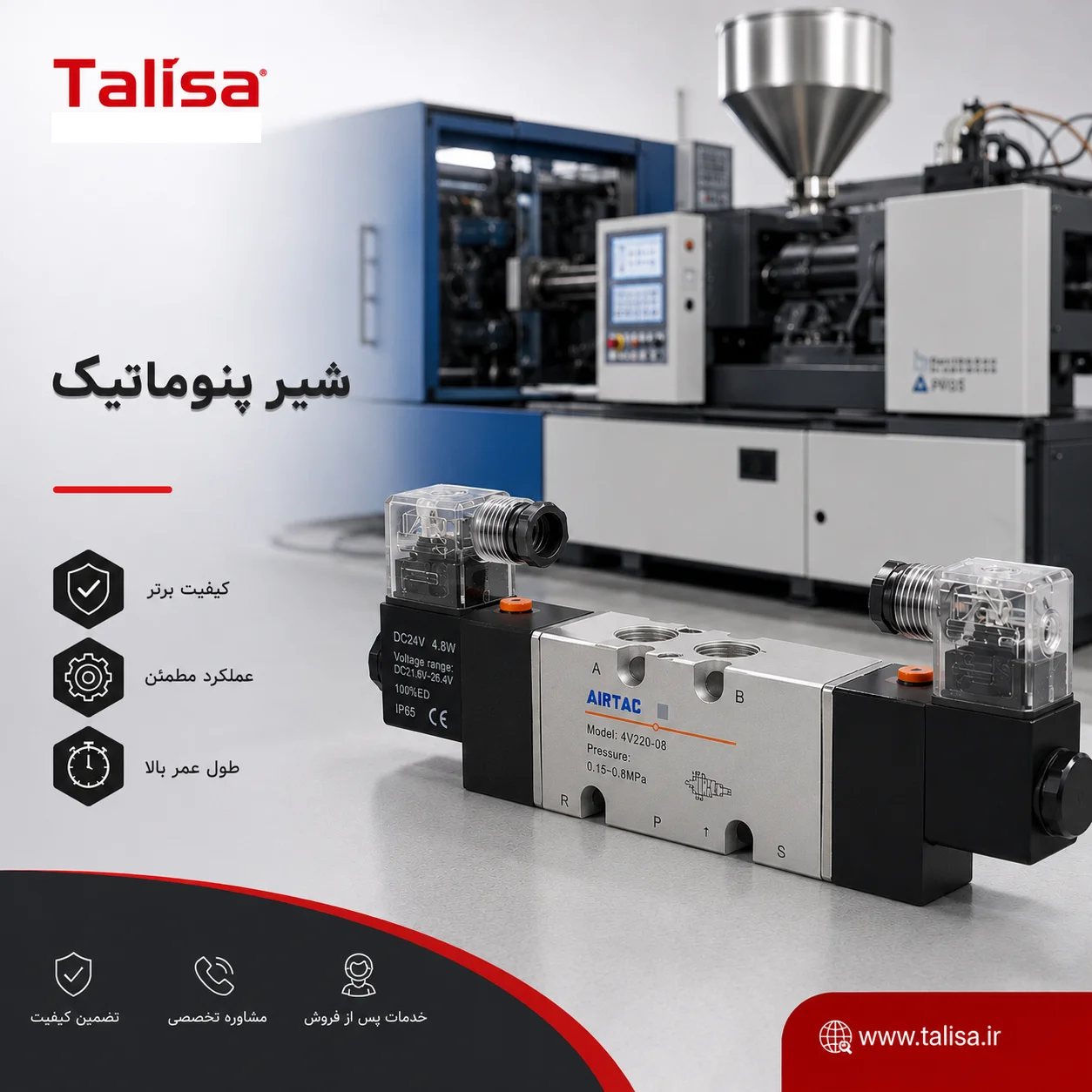

شیر پنوماتیک دستگاه تزریق پلاستیک: کاربرد، خرید و قیمت

شیر پنوماتیک (Pneumatic Valve) یکی از اجزای حیاتی در سیستمهای اتوماسیون صنعتی، بهویژه در دستگاه تزریق پلاستیک است. این قطعه دقیق، وظیفه کنترل جریان هوای فشرده را برای به حرکت درآوردن سیلندرها و عملگرهای مختلف در سیکل تزریق بر عهده دارد. اگر به دنبال فروش شیر پنوماتیک مخصوص دستگاه تزریق پلاستیک، درک نحوه عملکرد آن یا استعلام قیمت انواع ولو پنوماتیک هستید، این مقاله جامع هر آنچه نیاز دارید را پوشش میدهد.

شیر پنوماتیک تزریق پلاستیک چیست؟

در قلب یک دستگاه تزریق پلاستیک، مجموعهای از حرکات مکانیکی دقیق و هماهنگ وجود دارد: باز و بسته شدن قالب، تزریق مواد مذاب با فشار بالا و پرتاب قطعه نهایی. شیر پنوماتیک دقیقاً مانند یک مغز فرمانده برای بخش بادی دستگاه عمل میکند. این شیر، سیگنالهای الکتریکی کنترلر (PLC) را به نیروی مکانیکی پنوماتیک تبدیل کرده و با هدایت هوای فشرده، سیلندرها را با دقت میلیثانیهای فعال میکند. بدون یک ولو پنوماتیک سالم و دقیق، پایداری سیکل تزریق غیرممکن است.

کاربردهای تخصصی شیر پنوماتیک در تزریق پلاستیک

شاید بپرسید دقیقاً کاربرد شیر پنوماتیک در این صنعت کجاست؟ این شیرها تنها یک کلید ساده قطع و وصل نیستند، بلکه در حساسترین بخشهای فرآیند نقشآفرینی میکنند:

1. کنترل باز و بسته شدن قالب (Clamping Unit)

مهمترین کاربرد شیرهای پنوماتیک، کنترل سیلندرهای قفلکننده قالب است. شیرهای 5/2 (پنج پورت، دو وضعیت) یا 5/3 با مرکز بسته، فشار و جریان هوای لازم را برای باز و بسته شدن نرم، سریع و بدون ضربه نیمه های متحرک قالب تأمین میکنند.

2. پرتاب قطعه (Ejector System)

پس از تزریق و خنکسازی، نیاز به نیرویی کنترلشده برای بیرون انداختن قطعه از قالب است. در اینجا ولو پنوماتیک با تنظیم فشار خروجی، مانع از آسیب دیدن قطعه حساس یا خود قالب توسط میلههای پران میشود.

3. حرکت واحد تزریق (Injection Unit)

در بسیاری از دستگاههای پلاستیک، پیشروی و پسروی ماردون (Screw) یا مجموعه سیلندر تزریق به سمت قالب، با کمک سیلندرهای پنوماتیکی انجام میشود که توسط یک شیر بادی با دبی بالا کنترل میگردند.

4. هسته های جانبی قالب (Core Pulling)

در قالبهای پیچیده که نیاز به قطعاتی با حفرههای جانبی یا رزوهدار دارند، شیرهای پنوماتیک زمانبندی دقیق ورود و خروج کشوییهای هیدرولیکی یا پنوماتیکی را مدیریت میکنند تا قطعه نهایی بدون نقص تولید شود.

انواع شیر پنوماتیک پرفروش در صنعت تزریق پلاستیک

برای انتخاب و خرید شیر پنوماتیک مناسب، باید با انواع رایج آن که در بازار فروش بالایی دارند آشنا شوید:

• شیر سلونوئیدی 5/2 تک بوبین و دوبوبین: پرکاربردترین نوع. تک بوبین با قطع برق به حالت اولیه برمیگردد (فنری) و دوبوبین با قطع برق در آخرین وضعیت میماند. برای قالبها و واحد پران ایدهآل است.

• شیرهای 5/3 مرکز بسته (Closed Center): برای مواقعی که نیاز است سیلندر در یک نقطه خاص قفل شود و حرکت نکند، کاربرد حیاتی دارد (مثلاً در برخی سیستمهای قفل قالب).

• شیرهای پروپرشنال (Proportional Valves): گرانقیمتترین و دقیقترین نوع. این شیرها نه فقط قطع و وصل، بلکه مقدار فشار و فلوی هوا را به صورت لحظهای و با سیگنال آنالوگ تنظیم میکنند. برای کنترل نرم و بیصدا در دستگاههای مدرن استفاده میشوند.

• ولوهای کمکی (Flow Control/Check Valves): شیرهای یکطرفه کنترل جریان که معمولاً به دهانه سیلندرها نصب میشوند تا سرعت حرکت را به صورت دستی و دقیق تنظیم کنند.

راهنمای خرید شیر پنوماتیک دستگاه تزریق پلاستیک | نکات فنی طلایی

یک انتخاب اشتباه میتواند منجر به کاهش سرعت تولید، افزایش مصرف باد و حتی شکستن قالب شود. هنگام فروش یا خرید شیر پنوماتیک این ۵ فاکتور را بررسی کنید:

1. سایز پورت (Port Size): رایجترین سایزها در ایران G1/8، G1/4 و G3/8 اینچ هستند. سایز کوچک برای فرمان و سایز بزرگتر برای سیلندرهای اصلی قالب. شیر باید توانایی عبور دبی هوای مورد نیاز سیلندر (Cv یا Kv) را داشته باشد.

2. ولتاژ بوبین: مطمئن شوید ولتاژ سلونوئید (معمولاً ۲۴ ولت DC یا ۲۲۰ ولت AC) با خروجی PLC دستگاه شما همخوانی دارد. استفاده از ۲۴VDC به دلیل ایمنی بیشتر رایجتر است.

3. تعداد وضعیت ها و پورت ها: بر اساس نقشه مدار پنوماتیک دستگاه، شیر 5/2، 5/3 یا 3/2 بودن آن را تعیین کنید. تعویض شیر با مدل مشابه یا مشاوره با کارشناس فروش شیر بادی ضروری است.

4. سرعت پاسخ دهی (Response Time): در سیکلهای تزریق پرسرعت (High Cycle)، زمان عکسالعمل شیر بسیار مهم است. برندهای معتبر اروپایی و ژاپنی زمان سوئیچینگ پایینتری دارند.

5. متریال و کلاس حفاظتی (IP): محیط اطراف دستگاه تزریق پلاستیک ممکن است دارای گرد و غبار، روغن و حرارت باشد. شیر باید دارای استاندارد IP65 یا بالاتر باشد.

قیمت شیر پنوماتیک تزریق پلاستیک در بازار

عوامل متعددی بر قیمت شیر پنوماتیک تأثیرگذارند. هنگام استعلام قیمت از مراکز فروش شیر پنوماتیک به این موارد دقت کنید:

• برند (Brand): برندهای معتبر جهانی مانند Festo (آلمان)، SMC (ژاپن)، Camozzi (ایتالیا)، Airtac (تایوان) و Pneumax در بازار ایران حضور دارند. برندهای اروپایی و ژاپنی قیمت بالاتری نسبت به تایوانی و چینی دارند.

• اصل یا کپی: تفاوت قیمت بین یک شیر فستو اصل آلمان و نمونه مشابه چینی آن میتواند بسیار زیاد باشد. حتماً از فروشنده، ضمانت اصالت کالا دریافت کنید.

• نوع شیر: شیرهای پروپرشنال و با تکنولوژی بالا، قیمت چند برابری نسبت به شیرهای معمولی آن/آف دارند.

• نوسانات ارز: از آنجایی که عمده این محصولات وارداتی هستند، نرخ ارز (دلار و یورو) تأثیر مستقیمی بر قیمت روز آنها دارد.

برای دریافت لیست قیمت و کاتالوگ فنی، با کارشناسان فروش ما تماس بگیرید. همواره به دنبال قیمت «به روز» باشید، چرا که قیمت ها در این صنعت به صورت لحظه ای تغییر میکنند.

چرا خرید از یک مرکز تخصصی اهمیت دارد؟

دستگاه تزریق پلاستیک، یک سرمایه گرانقیمت است. خرید یک شیر پنوماتیک نامرغوب از مراکز غیرتخصصی فروش شیرآلات صنعتی میتواند ضررهای زیر را به همراه داشته باشد:

• توقف ناگهانی خط تولید به دلیل نشت باد یا سوختن بوبین.

• نوسان در کیفیت قطعات پلاستیکی تولیدی (پلیسه، ناقص پر شدن قالب).

• آسیب فیزیکی به قالب به دلیل حرکت ناهماهنگ سیلندرها.

تیم پشتیبانی فنی ما آماده است تا بر اساس برند و مدل دقیق دستگاه تزریق شما (چینی، اروپایی، ایرانی) مشاوره تخصصی ارائه دهد. ما ضمانت اصالت و بازگشت وجه را برای آرامش خاطر شما فراهم کردهایم.

✅جهت اطلاع از قیمت، مشخصات فنی و سفارش شیر پنوماتیک با واحد فروش به شماره 09372580331 تماس حاصل فرمایید.
