راهنمای نهایی خرید و کاربرد SSR در دستگاه تزریق پلاستیک

اگر به دنبال افزایش دقت کنترل دما، کاهش زمان توقف (Downtime) و بهبود کیفیت محصول نهایی در خط تولید خود هستید، احتمالاً نام SSR یا رله حالت جامد به گوشتان خورده است. در این مقاله جامع، به صورت تخصصی به بررسی کاربرد SSR در دستگاه تزریق پلاستیک، مزایای آن نسبت به روشهای قدیمی و نکات کلیدی برای خرید SSR مناسب میپردازیم.

چرا کنترل دما در دستگاه تزریق پلاستیک حیاتی است؟

در فرآیند تزریق پلاستیک، نوارهای هیتر (Heater Bands) وظیفه ذوب کردن گرانولهای پلیمر را در داخل بشکه (Barrel) بر عهده دارند. پایداری دما به صورت مستقیم بر ویسکوزیته مواد، جریان پذیری و در نهایت کیفیت قطعه نهایی تأثیر میگذارد.

سیستمهای قدیمی که از کنتاکتورهای الکترومکانیکی یا رلههای معمولی استفاده میکنند، به دلیل واکنش کند و جریان برق گرفتگی، نمیتوانند دمای دقیقی را حفظ کنند. اینجاست که SSR انقلابی در این صنعت ایجاد کرده است.

SSR چیست و چه وظیفه ای در دستگاه تزریق پلاستیک دارد؟

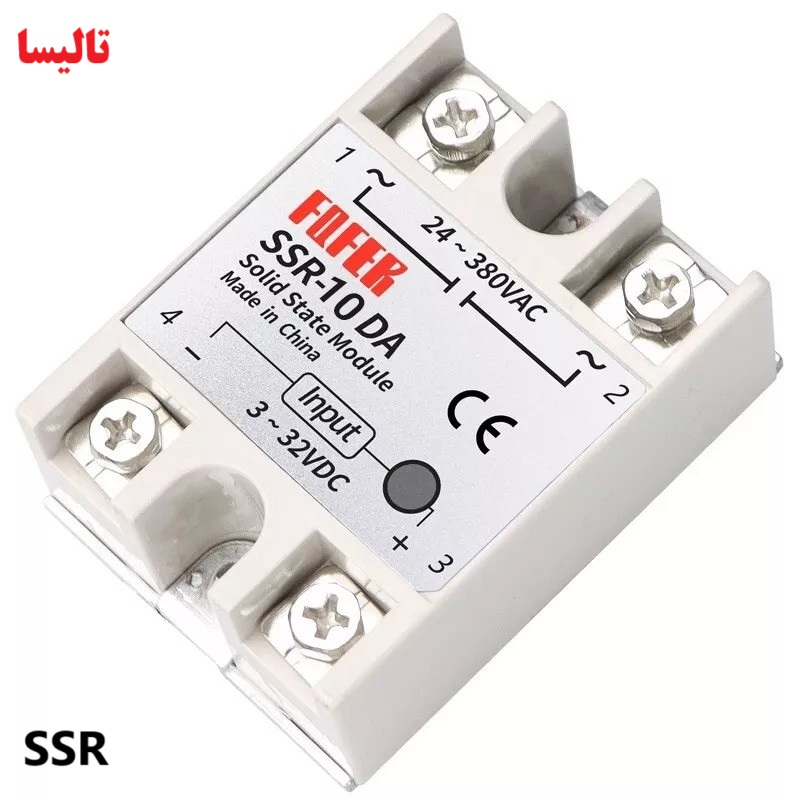

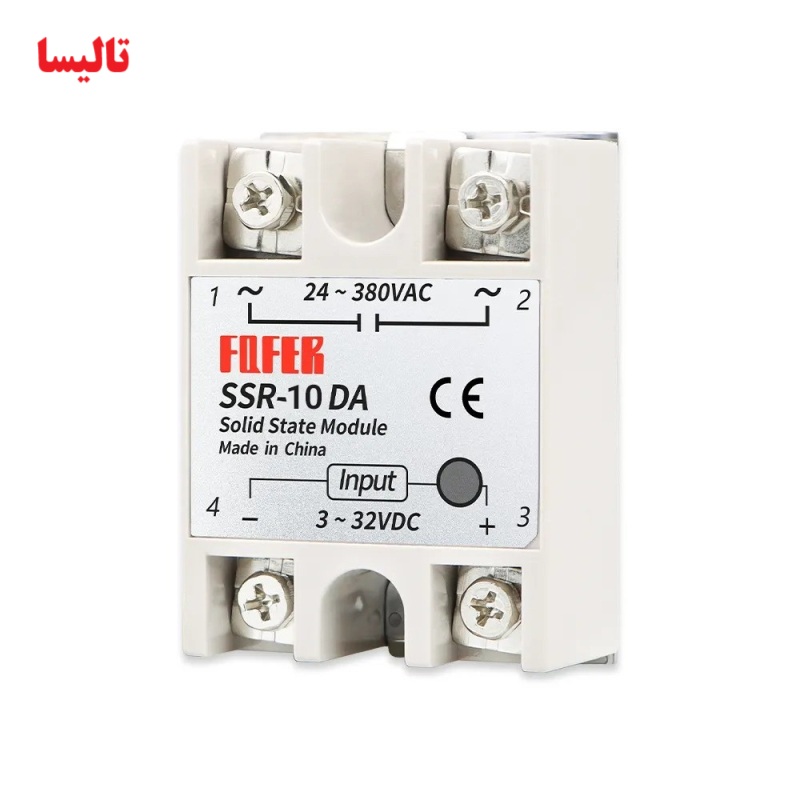

SSR یا Solid State Relay یک کلید الکترونیکی تمام حالت جامد است که بدون هیچ قسمت متحرک مکانیکی، جریان برق هیترها را قطع و وصل میکند. در دستگاههای تزریق پلاستیک، SSR به عنوان مغز متفکر کنترل حرارت عمل میکند.

بر اساس گزارشات منتشر شده،SSRها به دلیل طول عمر بالا و مقاومت در برابر لرزش، به استاندارد اصلی سازندگان ماشینآلات تبدیل شدهاند . این قطعه با دریافت سیگنال از PID کنترلر یا PLC، عملیات سوئیچینگ بسیار سریع (تا هزاران بار در ثانیه) را انجام میدهد تا دما را در محدوده تنظیمی نگه دارد.

مهمترین مزایای استفاده از SSR نسبت به کنتاکتورها

اگر هنوز در سیستم خود از کنتاکتور استفاده میکنید، زمان تغییر فرا رسیده است. مزایای SSR عبارتند از:

1. دقت فوقالعاده بالا: SSR قادر به سوئیچینگ سریع است. این قابلیت به هیتر اجازه میدهد تا روشن و خاموش شود تا دمای دقیق در زونهای حرارتی تضمین شود .

2. عمر بینهایت: عدم وجود قطعات مکانیکی به معنای پایان یافتن عصر فرسایش کنتاکتها و چسبیدن رلهها است. رلههای حالت جامد عملاً در این محیطهای صنعتی “تا ابد” کار میکنند .

3. کاهش نویز الکتریکی: اگرچه مدهای سوئیچینگ متفاوت است، اما SSRهای مدرن نویز کمتری نسبت به روشهای قدیمی تولید میکنند .

4. کاهش فضای تابلو برق: مدلهای جدید SSR مانند سری RGC ، طراحی باریک (17.5 میلیمتری) دارند و هیت سینک یکپارچه (یکپارچه) دارند که باعث صرفه جویی در فضا میشود .

نحوه عملکرد فنی SSR در سیکل تزریق

در یک دستگاه تزریق پلاستیک مدرن، سنسورها (ترموکوپل) دما را حس میکنند. اگر دما از حد مجاز پایینتر بیاید، SSR در کسری از ثانیه مدار هیتر را بسته و اگر دما بالا رود، مدار را قطع میکند.

• حالت خروجی SSR (PIDD): در حالت دقیق، SSR در حالت PIDD (یا Phase Angle Control) کار میکند که کنترل توان بسیار دقیقی را فراهم میآورد، هرچند ممکن است نویز فرکانس بالایی تولید کند.

• حالت خروجی PWM: برای کاربردهایی که حساسیت کمتری دارند، از مدولاسیون پهنای پالس استفاده میشود که نویز کمتری دارد .

تحقیقات نشان داده است که استفاده از کنترلرهای مدرن مبتنی بر SSR میتواند زمان预热 (Pre-heating time) را تا 15 درصد کاهش دهد و خطای دما را در محدوده 2± درجه سانتیگراد نگه دارد که برای تولید قطعات مهندسی حیاتی است .

نکات طلایی برای خرید SSR مناسب

برای خرید SSR مخصوص دستگاه تزریق پلاستیک، به موارد زیر توجه کنید:

1. نوع بار (Load Type): هیترها معمولاً مقاومتی هستند، اما بررسی کنید آیا SSR دارای مدار محافظ در برابر جریان هجومی (Inrush Current) است؟ برند celduc رلههایی با فناوری TMS² (ترکیب مستقیم مس با سرامیک) ارائه میدهد که برای این کار بسیار مناسب است .

2. وجود دیاگنوستیک (Diagnostic): یکی از پیشرفتهترین ویژگیهای SSRهای نسل جدید، قابلیت تشخیص شکستگی جزیی هیتر (Partial Heater Failure) است. مدلهایی مانند RGC1S میتوانند نقص را قبل از توقف کامل خط تولید به اپراتور سیگنال دهند .

3. ولتاژ و جریان: حتماً ولتاژ کاری (معمولاً 230V یا 400V) و جریان مصرفی هیترها را محاسبه کنید.

4. ارتباط با PLC (Fieldbus): در خطوط تولید هوشمند (Industry 4.0) به دنبال SSRهایی باشید که قابلیت ارتباط از طریق Profinet، EtherNet/IP یا Modbus TCP/IP را دارند تا دادههای مصرف انرژی و سلامت هیترها را به صورت آنلاین مانیتور کنید .

اشتباه رایج: آیا SSR همان نیمه هادی است؟

در جستجوهای اینترنتی ممکن است با عبارت SSR در دایکست (Die Casting) یا تکنولوژی نیمه جامد (Semi-Solid) مواجه شوید. لطفاً توجه داشته باشید که این مقوله کاملاً متفاوت است. “SSR” در متالورژی به یک فرآیند ریخته گری نیمه جامد اطلاق میشود که ربطی به رله الکترونیکی در دستگاه تزریق پلاستیک ندارد . تمرکز این مقاله صرفاً بر روی تجهیزات کنترل حرارت الکتریکی است.

جمع بندی و نتیجه گیری

اگر قصد خرید SSR برای دستگاههای تزریق پلاستیک خود را دارید، به دنبال برندها و مدلهایی باشید که قابلیت سوئیچینگ سریع، ممانعت از نویز و مهمتر از همه سیستم تشخیص خرابی هیتر را دارند. برندهای مطرح جهانی مانند Celduc و Carlo Gavazzi با ارائه سریهای RGC و NRG نشان دادهاند که چگونه میتوان راندمان خط تولید را افزایش و خرابیها را به حداقل رساند.

سرمایه گذاری روی SSRهای با کیفیت، به معنای حذف هزینه های تعمیر و نگهداری و کاهش ضایعات تولیدی شماست.

(توجه: برای دریافت قیمت دقیق روز و استعلام موجودی SSR صنعتی مناسب با آمپراژ دستگاه خود، با کارشناسان ما تماس بگیرید.)

بخش سوالات متداول (FAQ)

1. آیا استفاده از SSR در دستگاه تزریق پلاستیک باعث کاهش قبض برق می شود؟
بله، به طور غیرمستقیم. SSR با کاهش نوسانات دما، از اتلاف حرارتی جلوگیری کرده و با جلوگیری از کارکرد اضافه هیترها، مصرف بهینه انرژی را رقم میزند.

2. تفاوت SSR با کنتاکتور جامد (Solid State Contactor) چیست؟
از نظر فنی مشابه هستند، اما کنتاکتورهای حالت جامد معمولاً برای جریانهای بالاتر طراحی شدهاند و اغلب دارای هیت سینک داخلی برای نصب آسانتر هستند. سری RGC از celduc نمونهای از این محصولات است .

3. چرا SSR من خراب می شود و همیشه روشن می ماند (مشکل اتصال کوتاه)؟
مهمترین دلیل، عدم استفاده از هیت سینک مناسب یا گرمای بیش از حد محیط است. اگرچه SSR گرما تولید می کند، اگر حرارت دفع نشود، ترانزیستور داخلی می سوزد و مدار را به صورت دائم بسته نگه می دارد.

4. آیا می توانم SSR را جایگزین کنتاکتور موجود در دستگاه قدیمی خود کنم؟
بله، این یک آپگرید رایج است. فقط باید فضای کافی برای هیت سینک در نظر بگیرید و از تطابق ولتاژ ورودی کنترل (معمولاً DC یا AC) با خروجی کنترلر اطمینان حاصل کنید.
