هیدروموتور (Hydraulic Motor) قلب تپنده سیستم هیدرولیک در دستگاه تزریق پلاستیک است. درک دقیق اجزای داخلی و عملکرد آن، نه تنها به بهره‌وری بیشتر خط تولید کمک می‌کند، بلکه از هزینه‌های تعمیرات و downtime نیز می‌کاهد. در این مقاله جامع، به صورت اختصاصی به بررسی اجزای داخلی هیدروموتور و نقش حیاتی هر یک می‌پردازیم.

هیدروموتور چیست و چه نقشی در دستگاه تزریق پلاستیک دارد؟

هیدروموتور یک عملگر هیدرولیکی است که انرژی فشار روغن (انرژی هیدرولیک) را به انرژی مکانیکی و حرکت دورانی تبدیل می‌کند. در دستگاه تزریق پلاستیک، این موتورها وظایف حیاتی مانند چرخش مارپیچ (Screw) در واحد تزریق، حرکت صفحات قالب، و به کار انداختن پمپ‌های هیدرولیک را بر عهده دارند.

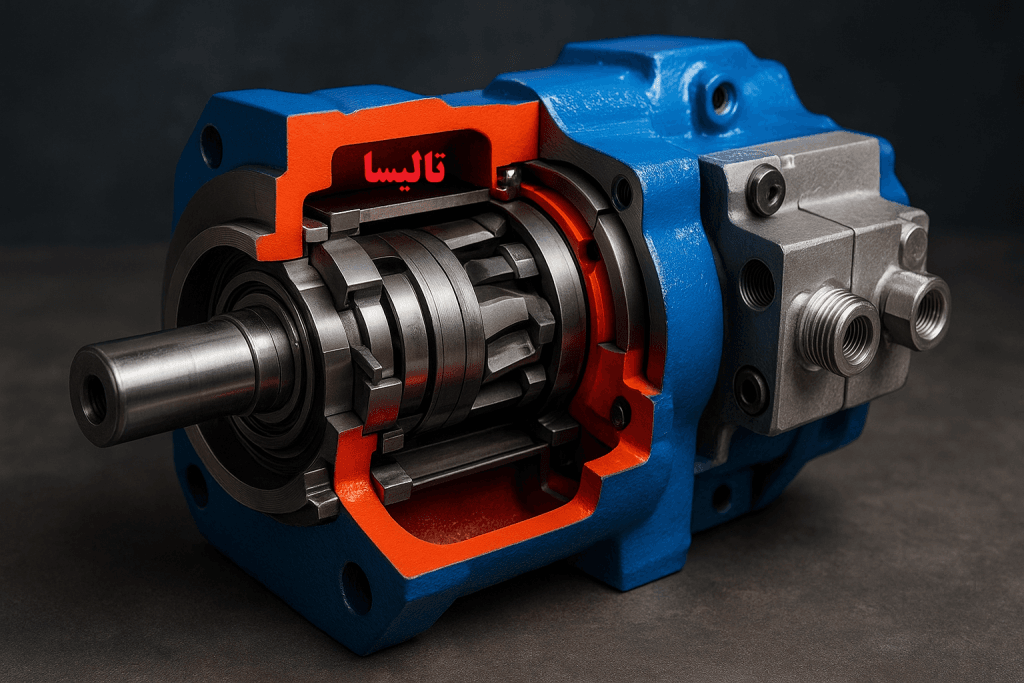

تشریح کامل اجزای داخلی هیدروموتور و کارایی هر جزء

اجزای اصلی تشکیل‌دهنده یک هیدروموتور معمولاً در انواع مختلف (دنده‌ای، پیستونی، پره‌ای) مشترک هستند. در ادامه، اجزای یک هیدروموتور پیستونی محوری (Axial Piston Motor) که پرکاربردترین نوع در ماشین‌آلات صنعتی سنگین است را بررسی می‌کنیم.

۱. بدنه اصلی (Housing)

• توضیح: این جزء، پوسته خارجی هیدروموتور است که تمامی اجزای داخلی را در خود جای داده و از آن‌ها محافظت می‌کند.
• کارایی و اهمیت:
  • ایجاد ساختار مکانیکی مستحکم.
  • آب‌بندی سیستم و جلوگیری از نشت روغن.
  • دارای کانال‌هایی برای ورود و خروج روغن هیدرولیک.
  • دفع حرارت generated شده در اثر عملکرد موتور.

۲. شفت خروجی (Output Shaft)

• توضیح: این بخش، میله‌ای است که از بدنه خارج شده و گشتاور تولید شده توسط موتور را به مکانیزم خارجی (مانند مارپیچ یا پمپ) منتقل می‌کند.
• کارایی و اهمیت:
  • انتقال قدرت و گشتاور به قطعات متحرک دستگاه.
  • معمولاً دارای شیار (Spline) برای اتصال محکم به کوپلینگ است.
  • آب‌بندی آن توسط واشر (O-ring) و کاسه نمد (Shaft Seal) از اهمیت بالایی برخوردار است تا از نشت روغن جلوگیری شود.

۳. سیلندر بلاک (Cylinder Block)

• توضیح: یک قطعه استوانه‌ای که دارای سوراخ‌های متعدد و موازی (معمولاً ۷ یا ۹ عدد) برای قرارگیری پیستون‌ها است.
• کارایی و اهمیت:
  • نقش یک سیلندر را برای حرکت رفت و برگشتی پیستون‌ها ایفا می‌کند.
  • این بلاک به شفت خروجی متصل شده و همزمان با آن می‌چرخد.
  • کانال‌های داخلی آن، روغن را به پیستون‌ها می‌رساند.

۴. پیستون‌ها (Pistons)

• توضیح: میله‌های استوانه‌ای صیقلی و دقیقی که داخل سیلندر بلاک قرار گرفته‌اند.
• کارایی و اهمیت:
  • این پیستون‌ها تحت فشار روغن، حرکت خطی انجام می‌دهند.
  • حرکت خطی آن‌ها توسط مکانیزمی (مانند صفحه زاویه‌دار) به حرکت دورانی شفت تبدیل می‌شود.
  • تعداد و قطر پیستون‌ها تاثیر مستقیم بر گشتاور و سرعت موتور دارد.

۵. صفحه زاویه‌دار (Swashplate) یا صفحه کج

• توضیح: یک صفحه ثابت یا متغیر با زاویه مشخص که پیستون‌ها از طریق کفشک (Slipper) بر روی آن حرکت می‌کنند.
• کارایی و اهمیت:
  • این جزء، کلیدی‌ترین بخش در تبدیل حرکت خطی به حرکت دورانی است.
  • با تغییر زاویه این صفحه (در موتورهای با جابه‌جایی متغیر)، دبی روغن و در نتیجه سرعت و گشتاور موتور تنظیم می‌شود.
  • زاویه بیشتر، باعث کورس طولانی‌تر پیستون و در نتیجه گشتاور و سرعت بالاتر می‌شود.

۶. دریچه توزیع‌کننده (Valve Plate)

• توضیح: یک صفحه ثابت که بین سیلندر بلاک در حال چرخش و بدنه موتور قرار دارد.
• کارایی و اهمیت:
  • دارای دو کانال نیم‌دایره (Ports) برای ورود روغن پر فشار و خروج روغن کم فشار است.
  • با چرخش سیلندر بلاک، هر سیلندر به نوبت در مقابل کانال فشار قوی و ضعیف قرار می‌گیرد و چرخه کار را تکمیل می‌کند.
  • آب‌بندی بین این صفحه و سیلندر بلاک بسیار حیاتی است.

۷. کفشک پیستون (Piston Slipper)

• توضیح: این قطعات کوچک بین سر پیستون و صفحه زاویه‌دار قرار می‌گیرند.
• کارایی و اهمیت:
  • باعث کاهش اصطکاک و سایش بین پیستون و صفحه زاویه‌دار می‌شوند.
  • حرکت لغزشی نرمی را روی صفحه زاویه‌دار ایجاد می‌کنند.
  • معمولاً توسط یک صفحه نگهدارنده (Retainer Plate) در جای خود نگهداری می‌شوند.

۸. یاتاقان‌ها (Bearings)

• توضیح: بلبرینگ‌های دقیقی که در دو انتهای شفت و داخل بدنه قرار می‌گیرند.
• کارایی و اهمیت:
  • تحمل بارهای شعاعی و محوری وارد بر شفت.
  • امکان چرخش نرم و کم‌اصطکاک شفت را فراهم می‌کنند.
  • افزایش طول عمر هیدروموتور با کاهش سایش.

۹. واشرها و اورینگ‌ها (Seals and O-rings)

• توضیح: قطعاتی از جنس لاستیک مصنوعی یا پلیمر که در محل اتصال قطعات مختلف قرار می‌گیرند.
• کارایی و اهمیت:
  • جلوگیری از نشت روغن هیدرولیک به خارج.
  • جلوگیری از ورود آلودگی و ذرات خارجی به داخل سیستم حساس هیدروموتور.
  • این قطعات از ارزان‌قیمت‌ترین اما حیاتی‌ترین اجزای هیدروموتور هستند.

جمع‌بندی نهایی

درک اجزای داخلی هیدروموتور دستگاه تزریق پلاستیک و کارایی هر جزء برای هر اپراتور، تکنسین نگهداری و تعمیرات و مدیر تولیدی ضروری است. عملکرد هماهنگ این قطعات در کنار یک برنامه نگهداری پیشگیرانه (مانند تعویض به موقع روغن و فیلترها) تضمین‌کننده کارکرد بی‌وقفه دستگاه، تولید با کیفیت و کاهش هزینه‌های عملیاتی شما خواهد بود. هرگونه سرویس یا تعمیرات این بخش حساس باید توسط پرسنل مجرب و با استفاده از قطعات یدکی اصلی انجام پذیرد.
