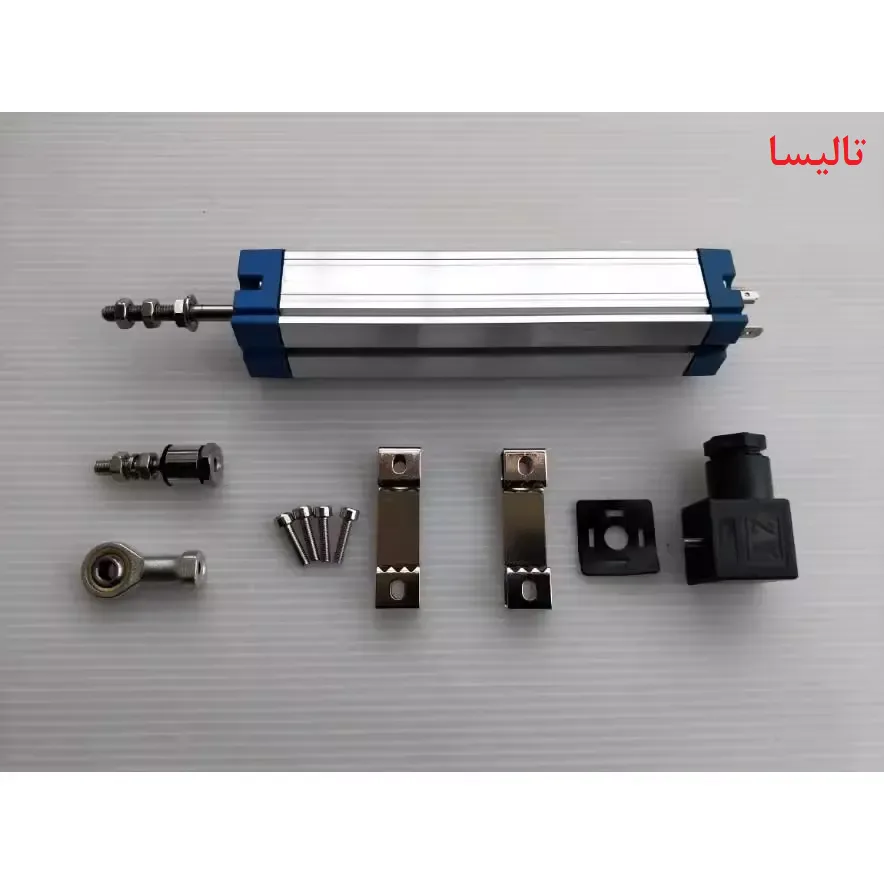

خط کش اهمی (Encoder) یکی از حیاتی‌ترین قطعات در دستگاه‌های تزریق پلاستیک مدرن است که مسئول اندازه‌گیری دقیق موقعیت صفحات متحرک می‌باشد. خرابی این قطعه می‌تواند باعث تولید قطعات معیوب و توقف خط تولید شود. در ادامه با تشخیص و رفع خرابی خط کش اهمی در دستگاه‌های تزریق پلاستیک بیشتر آشنا می شوید.

جهت خرید خط کش دستگاه تزریق پلاستیک وارد لینک شوید.

🔍نشانه‌های هشداردهنده خرابی

1. خطاهای موقعیت‌یابی

• نمایش خطاهایی مانند “Position Error” یا “Axis Fault” روی HMI
• اختلاف موقعیت بیش از ±0.5mm از مقدار برنامه‌ریزی شده
• نیاز به کالیبراسیون مکرر موقعیت‌ها

2. مشکلات حرکتی

• لرزش یا حرکت نامنظم صفحه متحرک
• توقف ناگهانی در حین عملیات تزریق
• سرعت متغیر بدون تغییر تنظیمات

3. مشکلات کیفی محصول

• تغییر ابعاد قطعات تولیدی بدون دلیل واضح
• ناهماهنگی در خط جدایش قالب
• افزایش ضایعات تا 15-20%

🛠️ روش‌های عیب‌یابی حرفه‌ای

تست‌های میدانی تشخیص و رفع خرابی خط کش اهمی در دستگاه‌های تزریق پلاستیک :

1. بررسی سیگنال‌های خروجی:
   • استفاده از اسیلوسکوپ دیجیتال (مدل‌های Fluke 190-204)
   • الگوی پالس‌های A/B/Z باید کاملاً مربعی و بدون نویز باشد
2. آزمایش مقاومت:
   • اندازه‌گیری مقاومت سیم‌ها با مولتی‌متر دقیق (جدول زیر)
   پایهمقاومت استاندارد (Ω)تلرانس مجازVcc50-70±5%A90-120±8%B90-120±8%GND0-
3. بررسی مکانیکی:
   • وجود لقی بیش از 0.02mm در شفت
   • آسیب‌های فیزیکی به بدنه یا سطح خوانش

✅ راهکارهای تعمیر تخصصی

الف) تعمیرات میدانی

1. تمیزکاری اتصالات:
   • استفاده از اسپری‌های تمیزکننده الکتریکی (CRC 2-26)
   • سفت‌کردن کانکتورها با گشتاور 0.5-0.8 Nm
2. تنظیمات نرم‌افزاری:
   • انجام Auto-Tune در کنترلر (مراحل دقیق در جدول زیر)
   مرحلهعملپارامتر1Reset پارامترها$AA=02اجرای پروسه یادگیری%CAL=13ذخیره‌سازی$SAVE

ب) تعویض قطعه

نکات انتخاب جایگزین مناسب:

• تطابق کامل رزولوشن (حداقل 1024 PPR)
• سازگاری ولتاژ کاری (5VDC یا 24VDC)
• مقاومت در برابر لرزش (تا 5G)

هزینه‌های تقریبی (1403):

• مدل چینی: 3-5 میلیون تومان
• مدل تایوانی: 8-12 میلیون تومان
• مدل اروپایی: 15-25 میلیون تومان

✅ پروتکل نگهداری پیشگیرانه

برنامه زمان‌بندی شده

⚠️ نکات ایمنی حیاتی

1. قطع برق دستگاه قبل از هرگونه تعمیر
2. استفاده از مچ‌بند آنتی‌استاتیک
3. عدم تماس مستقیم با سطح خوانش
4. رعایت گشتاور دقیق در نصب

سوالات متداول (FAQ)

❓ آیا خط کش اهمی قابل تعمیر است؟
✔️ فقط در موارد آسیب‌های ساده مانند تعویض کابل، در سایر موارد باید تعویض شود.

❓ تفاوت Encoderهای نوری و مغناطیسی چیست؟
✔️ نوع نوری دقت بالاتر (±1μm) ولی حساس به آلودگی، نوع مغناطیسی مقاوم‌تر ولی دقت کمتر (±5μm).

❓ چگونه از خرابی زودرس جلوگیری کنیم؟
✔️ نصب محافظ ضد گرد و غبار + جلوگیری از نفوذ روغن.

جمع‌بندی فنی

خرابی خط کش اهمی یکی از 5 مشکل پرهزینه در دستگاه‌ تزریق پلاستیک است. با تشخیص به موقع و اقدامات مناسب می‌توان از 80% خرابی‌ها جلوگیری کرد. برای مشاوره تخصصی با مهندسین ما تماس بگیرید.

تذکر مهم: این راهنما برای تکنسین‌های مجرب تهیه شده و نیاز به دانش الکترومکانیک دارد.
