مقدمه

در صنعت تزریق پلاستیک، سیستم پران و گیره قطعات نقش حیاتی در کیفیت و دقت تولید دارد. یکی از اجزای کلیدی این سیستم، شیر برقی پروپرشنال (Proportional Valve) است که کنترل دقیق فشار و دبی روغن هیدرولیک را بر عهده دارد. در این مقاله، به بررسی عملکرد شیر برقی پروپرشنال در سیستم پران و گیره دستگاه تزریق پلاستیک میپردازیم و نکات مهم نگهداری و عیبیابی آن را شرح میدهیم.

✅ خرید و استعلام قیمت: 09372580331

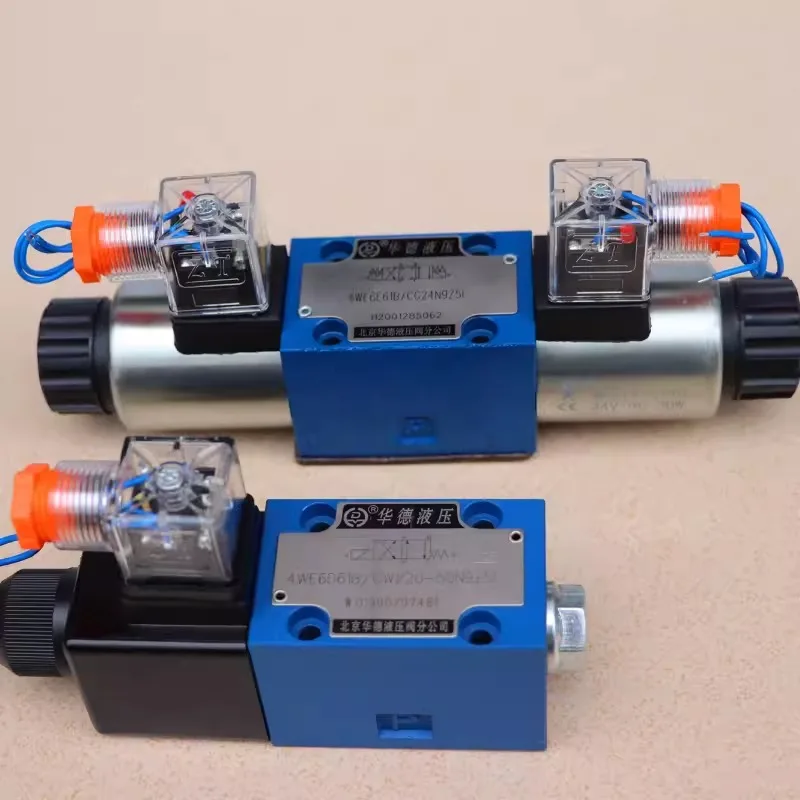

شیر برقی پروپرشنال چیست؟

شیرهای برقی پروپرشنال، نوعی از شیرهای کنترل هیدرولیک هستند که با دریافت سیگنال الکتریکی (معمولاً 0-10 ولت یا 4-20 میلی آمپر)، جریان روغن را به صورت پله ای یا پیوسته تنظیم می کنند. این شیرها در مقایسه با شیرهای انفجاری (ON/OFF)، دقت و انعطاف پذیری بیشتری در کنترل سیستم های هیدرولیک دارند.

کاربرد شیر پروپرشنال در دستگاه تزریق پلاستیک

• کنترل فشار پران (Ejection System): تنظیم فشار و سرعت حرکت میله های پران برای خارجسازی قطعه از قالب.
• سیستم گیره (Clamping Unit): کنترل فشار بستن و باز کردن قالب با دقت بالا.
• کاهش ضربه های هیدرولیکی: جلوگیری از آسیب به قالب و دستگاه به دلیل تغییرات ناگهانی فشار.

اجزای اصلی شیر برقی پروپرشنال

1. سلونوئید (Solenoid): بخش الکترومغناطیسی که سیگنال کنترل را به حرکت مکانیکی تبدیل میکند.
2. اسپول (Spool): قطعه متحرک که با جابجایی خود، مسیر روغن را باز یا بسته میکند.
3. سنسور موقعیت (LVDT): موقعیت اسپول را اندازه گیری و به سیستم کنترل بازخورد میدهد.
4. بدنه شیر (Valve Body): مجرای عبور روغن و محل نصب اجزای داخلی.

نحوه عملکرد شیر پروپرشنال در سیستم پران و گیره

1. عملکرد در سیستم پران (Ejection)

• هنگام فرمان پران، سیگنال الکتریکی به شیر ارسال میشود.
• اسپول شیر جابجا شده و روغن با فشار تنظیمشده به سیلندر پران هدایت میشود.
• سرعت و فشار پران با تغییر سیگنال ورودی، به صورت دقیق کنترل میگردد.

2. عملکرد در سیستم گیره (Clamping Unit)

• در مرحله بستن قالب، شیر پروپرشنال فشار روغن را به صورت تدریجی افزایش میدهد تا از آسیب به قالب جلوگیری شود.
• در مرحله باز کردن قالب، فشار به آرامی کاهش یافته و قالب بدون ضربه باز میشود.

مزایای استفاده از شیر پروپرشنال در دستگاه تزریق پلاستیک

✅ دقت بالا در کنترل فشار و دبی روغن
✅ کاهش مصرف انرژی به دلیل بهینهسازی جریان روغن
✅ افزایش عمر قالب و دستگاه با حذف ضربههای هیدرولیکی
✅ قابلیت برنامهریزی فشار و سرعت در مراحل مختلف چرخه تزریق

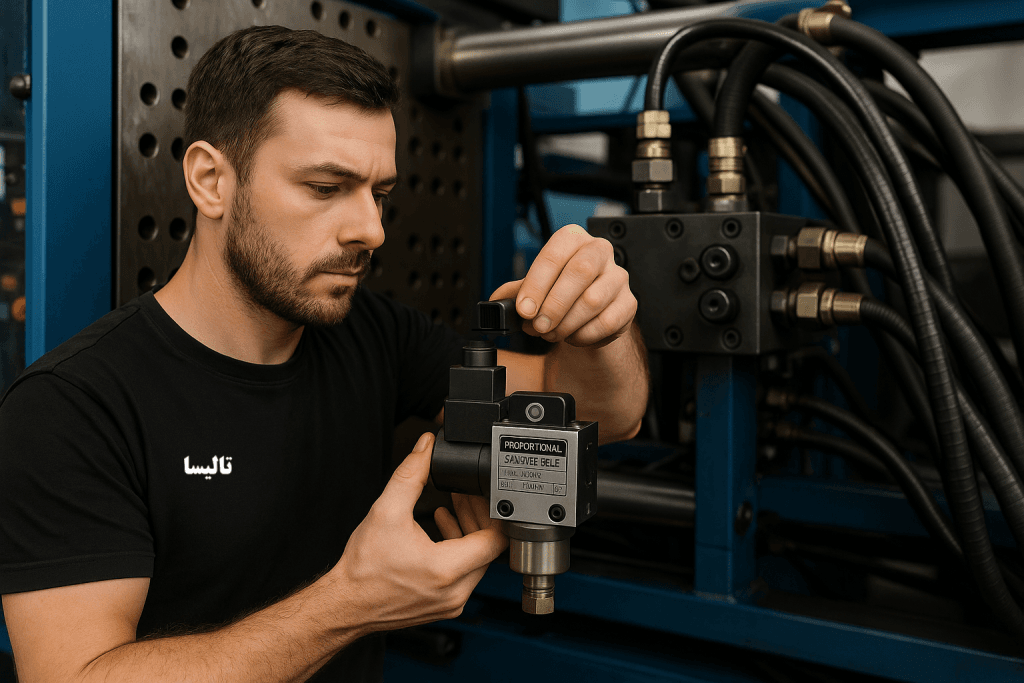

عیب یابی و نگهداری شیر برقی پروپرشنال

مشکلات رایج و راهحل آن ها

نکات نگهداری پیشگیرانه

🔹 فیلتر روغن دستگاه تزریق را به صورت دورهای تعویض کنید.
🔹 از روغن هیدرولیک با گرید مناسب استفاده نمایید.
🔹 اتصالات الکتریکی را از نظر اکسید شدگی بررسی کنید.

جمع بندی

شیر برقی پروپرشنال یکی از اجزای حیاتی در سیستم پران و گیره دستگاه تزریق پلاستیک است که با کنترل دقیق فشار و جریان روغن، کیفیت تولید را بهبود میبخشد. با رعایت اصول نگهداری و عیب یابی به موقع، میتوان از خرابی های پر هزینه جلوگیری کرد.

اگر سوالی در مورد عملکرد شیرهای پروپرشنال دارید یا نیاز به راهنمایی در تنظیم آنها دارید، در بخش نظرات مطرح کنید!
