اگر در صنعت قالب‌سازی و تزریق پلاستیک فعالیت دارید، حتماً نام میل راهنما (Guide Pin) به گوش شما خورده است. این قطعه به ظاهر ساده، در واقع یکی از مهمترین و حیاتی‌ترین اجزای یک قالب تزریق پلاستیک است. اما سؤال اصلی اینجاست: وظیفه میل راهنما دقیقاً چیست و چرا عدم توجه به آن می‌تواند به فاجعه ای در تولید منجر شود؟

✅ جهت خرید و اطلاع از قیمت میل راهنما قالب تزریق پلاستیک با ما در تماس باشید: 09372580331

✅ جهت مشاهده لوازم جانبی دستگاه تزریق پلاستیک وارد لینک شوید.

در این مقاله جامع، به زبان ساده و کاربردی، به بررسی کامل وظیفه، انواع، استانداردها و نکات فنی مربوط به میل راهنما می‌پردازیم.

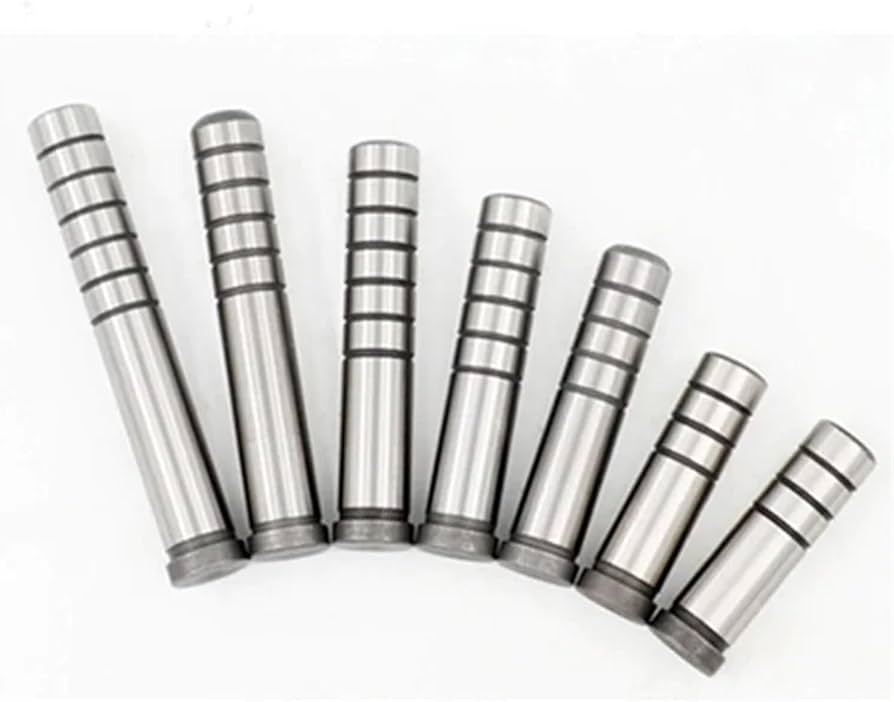

میل راهنما (Guide Pin) چیست؟

میل راهنما، میله‌ای فولادی، سخت‌کاری شده و با دقت ابعادی بسیار بالا است که معمولاً در نیمه ثابت (روی صفحه ثابت) قالب تزریق پلاستیک نصب می‌شود. این میله درون بوش راهنما (Guide Bushing) که در نیمه متحرک قالب تزریق پلاستیک قرار دارد، وارد شده و هدایت می‌شود.

✅ جهت اطلاعات بیشتر از اجزای داخلی یک قالب تزریق پلاستیک وارد لینک زیر شوید:

وظیفه اصلی میل راهنما در قالب تزریق پلاستیک: هدایت و همترازی

وظیفه اصلی و کلیدی میل راهنما را می‌توان در یک عبارت خلاصه کرد: “هدایت دقیق و همتراز کردن نیمه متحرک و نیمه ثابت قالب تزریق پلاستیک در حین بسته شدن.”

اما این تعریف ساده، پیامدهای بسیار بزرگی دارد که در ادامه به تفصیل شرح می‌دهیم:

۱. جلوگیری از بروز خطاهای ابعادی (Overlapping)

بدون میل راهنما، نیمه‌های قالب تزریق پلاستیک ممکن است در موقعیت نادرستی نسبت به هم بسته شوند. این ناهمترازی باعث می‌شود تا حفره‌های قالب (Cavity) و هسته‌ها (Core) به درستی روی هم منطبق نشوند. نتیجه این اتفاق، تولید قطعه‌ای با دیواره‌های نابرابر، خط فلاش (Flash) و ابعاد غیردقیق است. میل راهنما از این اتفاق به طور کامل جلوگیری می‌کند.

۲. محافظت از قطعات حساس قالب

قطعاتی مانند هسته‌ها (Cores)، پینهای پران (Ejector Pins) و میلهای کششی (Return Pins) بسیار ظریف و گران‌قیمت هستند. اگر نیمه‌های قالب تزریق پلاستیک به درستی هدایت نشوند، این قطعات ممکن است با برخورد به یکدیگر بشکنند یا دچار آسیب جدی شوند. میل راهنما با تضمین مسیر حرکت صحیح، از برخورد این قطعات و خسارات مالی سنگین جلوگیری می‌کند.

۳. کاهش سایش و افزایش طول عمر قالب

وقتی قالب تزریق پلاستیک بدون راهنما بسته می‌شود، سایش غیریکنواخت و شدیدی روی سطوح مختلف ایجاد می‌شود. میل راهنما و بوش آن، این سایش را به خود جذب می‌کنند. از آنجایی که این قطعات معمولاً از فولادهای با کیفیت و سخت‌کاری شده ساخته می‌شوند، به راحتی قابل تعویض هستند و از سایش قطعات اصلی و گران‌بهای قالب جلوگیری می‌کنند.

۴. تضمین کیفیت یکنواخت در تولید انبوه

در تولید هزاران قطعه، کوچکترین ناهمترازی می‌تواند باعث نوسان در کیفیت محصول نهایی شود. میل راهنما تضمین می‌کند که در هر cycle تزریق، قالب دقیقاً در یک موقعیت ثابت بسته می‌شود و کیفیت تمام قطعات تولیدی یکسان خواهد بود.

انواع میل راهنما

انتخاب نوع مناسب میل راهنما بستگی به اندازه قالب تزریق پلاستیک، دقت مورد نیاز و نوع کاربرد دارد:

• میل راهنمای استاندارد (Straight Guide Pin): رایج‌ترین نوع، با سری ساده و مستقیم.
• میل راهنمای قطر مرحله‌ای (Stepped Guide Pin): در این نوع، قسمتی از میله که در بوش قرار می‌گیرد، قطری کمتر از قسمت پایه دارد. این طراحی استحکام بیشتری ایجاد می‌کند.
• میل راهنمای سری مخروطی (Tapered Guide Pin): این مدل برای هدایت اولیه بسیار نرم و دقیق‌تر استفاده می‌شود، به خصوص در قالب‌های بزرگ و سنگین. طراحی مخروطی، ورود میله به داخل بوش را تسهیل می‌کند.

عیب‌های رایج ناشی از نقص در میل راهنما

اگر میل راهنما معیوب، فرسوده یا نامرغوب باشد، با مشکلات زیر مواجه خواهید شد:

• خط فلاش (Flash): خروج پلاستیک مذاب از خط جدایش قالب به دلیل ناهمترازی.
• شکستگی پینهای پران: به دلیل برخورد نیمه‌های قالب.
• سایش سریع قالب: و کاهش چشمگیر طول عمر آن.
• قطعه گیر کرده (Sticking): به دلیل توزیع نامناسب فشار در حین پران.
• ابعاد غیردقیق قطعه تولیدی.

نکات کلیدی برای انتخاب و نگهداری میل راهنما

1. جنس و سخت‌کاری: از فولادهای tool steel با کیفیت (مانند SUJ2) که تحت عملیات حرارتی سخت‌کاری سطحی قرار گرفته‌اند استفاده کنید.
2. روان‌کاری منظم: همیشه مطمئن شوید که میل راهنما و بوش آن به طور منظم روان‌کاری می‌شوند تا از سایش گرمایی (Galling) جلوگیری شود.
3. بازرسی دوره‌ای: در برنامه نگهداری پیشگیرانه (Preventive Maintenance) قالب، سلامت، صافی و استقامت میل‌های راهنما را بررسی کنید.
4. دقت ابعادی: تلرانس ساخت و پرداخت سطح (Surface Finish) میل راهنما باید بسیار بالا باشد.

سؤالات متداول (FAQ)

سؤال: آیا در تمام قالب‌های دستگاه تزریق پلاستیک از میل راهنما استفاده می‌شود؟
پاسخ: بله، تقریباً تمام قالب‌های استاندارد و صنعتی به میل راهنما مجهز هستند. تنها در برخی قالب‌های بسیار ساده و دستی ممکن است از سیستم‌های جایگزین ساده‌تری استفاده شود.

سؤال: تفاوت میل راهنما و پین پران چیست؟
پاسخ: این دو کاملاً عملکرد متفاوتی دارند. میل راهنما وظیفه هدایت قالب را بر عهده دارد، در حالی که پین پران پس از تشکیل قطعه، برای خارج کردن آن از قالب استفاده می‌شود.

سؤال: جایگزینی برای میل راهنما وجود دارد؟
پاسخ: در قالب‌های پیشرفته و بزرگ، از سیستم‌هایی مانند راهنماهای مستطیلی (Leader Guides) یا سیستم‌های هیدرولیکی برای هدایت استفاده می‌شود، اما اصول کار یکسان است.

نتیجه‌گیری

میل راهنما را می‌توان “نگهبان نامرئی دقت” در فرآیند تزریق پلاستیک نامید. سرمایه‌گذاری روی طراحی صحیح، انتخاب با کیفیت و نگهداری مناسب میل‌های راهنما، نه تنها یک اقدام فنی، بلکه یک تصمیم اقتصادی هوشمندانه است که از هزینه‌های گزاف تعمیرات، تولید ضایعات و توقف خط تولید جلوگیری می‌کند. هرگز اهمیت وظیفه میل راهنما را در موفقیت پروژه‌های قالب‌سازی خود دست کم نگیرید.

خلاصه مقاله: میل راهنما قلب تپنده دقت در قالب تزریق پلاستیک است. وظیفه اصلی آن هدایت و همترازی دقیق نیمه متحرک و ثابت قالب هنگام بسته شدن می‌باشد. این قطعه ساده اما حیاتی از بروز خطاهای ابعادی، ایجاد خط فلاش و آسیب به قطعات حساس قالب جلوگیری کرده و کیفیت یکنواخت تولید را تضمین می‌کند.
